1 實驗背景與目的
臭氧檢測儀是監測環境臭氧濃度的重要工具，其測量準確性直接影響環境監測數據的可靠性和環境管理決策的科學性。校準源是確保臭氧檢測儀測量準確性的關鍵設備，本實驗方案旨在建立一套標準化的臭氧校準源設計、制作和校準方法，為環境監測提供科學依據。
2 校準源設計原理
2.1 臭氧校準源類型
根據校準原理和應用場景，可選擇以下類型的臭氧校準源：
靜態校準源：
原理：通過在密閉容器中產生并維持穩定的臭氧濃度，為臭氧檢測儀提供校準基準。
特點：結構簡單，成本較低，但臭氧濃度可能隨時間變化，適用于短期校準和現場快速校準。
動態校準源：
原理：通過連續流動的氣體系統產生穩定的臭氧濃度，為臭氧檢測儀提供持續的校準基準。
特點：臭氧濃度穩定，可長時間使用，但結構復雜，成本較高，適用于高精度校準和實驗室校準。
滲透管校準源：
原理：利用滲透管中液體或固體物質的恒定滲透速率，與稀釋氣體混合后產生穩定的臭氧濃度。
特點：臭氧濃度穩定，長期重復性好，但需要定期更換滲透管，適用于長期校準和高精度校準。
2.2 校準源設計原則
準確性：校準源產生的臭氧濃度應具有高準確性和可溯源性，通常誤差應控制在 ±2% 以內。
穩定性：校準源產生的臭氧濃度應在較長時間內保持穩定，漂移應控制在 ±1% 以內。
均勻性：校準源內部的臭氧濃度應分布均勻，避免局部濃度差異影響校準結果。
可調節性：校準源應能產生不同濃度的臭氧，滿足不同量程臭氧檢測儀的校準需求。
安全性：校準源設計應考慮臭氧的毒性和腐蝕性，確保操作安全和設備安全。
便攜性：對于現場校準使用的校準源，應具有良好的便攜性和操作便利性。
2.3 校準源工作原理
紫外光照射法校準源：
原理：通過紫外線照射氧氣分子，使其解離為氧原子，再與氧氣分子結合形成臭氧。
設備：低壓汞燈（主波長 254 nm）、中壓汞燈或紫外 LED。
特點：產生的臭氧純度高，無副產物，但產量較低，適用于小型校準源。
無聲放電法校準源：
原理：通過高壓電場在兩個電極之間產生無聲放電，使氧氣分子解離并重組為臭氧。
設備：臭氧發生器（包括高壓電源、放電室和冷卻系統）。
特點：臭氧產量高，但可能產生氮氧化物等副產物，適用于大型校準源。
化學法校準源：
原理：通過化學反應產生臭氧，如過氧化物與酸反應。
設備：反應容器和相關化學試劑。
特點：操作簡單，但產量不穩定，副產物較多，適用于實驗室臨時校準。
滲透管法校準源：
原理：利用滲透管中液體或固體物質的恒定滲透速率，與稀釋氣體混合后產生穩定的臭氧濃度。
設備：滲透管、溫度控制系統和氣體混合系統。
特點：臭氧濃度穩定，長期重復性好，但需要定期更換滲透管，適用于高精度校準。
3 校準源制作方法
3.1 靜態校準源制作
材料選擇：
容器材料：應選擇化學惰性強、吸附性低的材料，如玻璃、石英或聚四氟乙烯（PTFE）。
密封材料：應選擇耐臭氧腐蝕的材料，如氟橡膠、硅膠等。
結構設計：
容器體積：通常為 1-10 L，根據校準需求確定。
進氣口和出氣口：應設計在容器頂部和底部，確保氣體充分混合。
攪拌裝置：可選擇磁力攪拌或機械攪拌，確保臭氧濃度均勻分布。
制作步驟：
根據設計要求，選擇合適的容器和密封材料。
在容器上安裝進氣口、出氣口和壓力平衡裝置。
安裝攪拌裝置（如需要）和溫度控制裝置。
進行氣密性測試，確保容器密封良好。
進行內部處理，如硅烷化處理，減少臭氧吸附。
3.2 動態校準源制作
材料選擇：
氣體管道材料：應選擇化學惰性強、吸附性低的材料，如聚四氟乙烯（PTFE）、氟化乙丙烯（FEP）等。
閥門和接頭：應選擇耐腐蝕、低吸附的材料，如 PTFE、不銹鋼等。

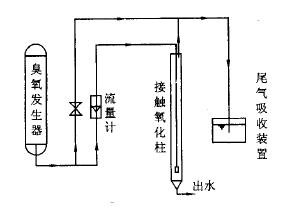

結構設計：
氣體供應系統：包括氣源、減壓裝置和過濾裝置。
臭氧生成系統：根據選擇的原理，設計相應的臭氧發生器。
氣體混合系統：包括混合器和緩沖罐，確保臭氧濃度均勻穩定。
流量控制系統：使用質量流量控制器（MFC）精確控制氣體流量。
濃度監測系統：安裝臭氧檢測儀，實時監測校準源輸出的臭氧濃度。
制作步驟：
根據設計要求，選擇合適的氣體管道、閥門和接頭材料。
安裝氣體供應系統，包括氣源、減壓裝置和過濾裝置。
安裝臭氧生成系統，確保其與氣體供應系統連接良好。
安裝氣體混合系統和流量控制系統，確保氣體流量和臭氧濃度穩定。
安裝濃度監測系統和數據記錄系統，實現實時監測和數據記錄。
進行系統調試和性能測試，確保校準源正常工作。
3.3 滲透管校準源制作
材料選擇：
滲透管材料：通常選擇熔融石英或玻璃，具有良好的化學穩定性和滲透性能。
滲透物質：可選擇四甲基鉛、四乙基鉛等有機金屬化合物，或過氧化氫等氧化性物質。
結構設計：
滲透管尺寸：通常為直徑 3-6 mm，長度 50-100 mm，壁厚 0.1-0.3 mm。
溫度控制系統：確保滲透管溫度恒定，通常控制在 ±0.1℃以內。
氣體稀釋系統：包括質量流量控制器和氣體混合器，精確控制稀釋氣體流量。
制作步驟：
選擇合適的滲透管材料和滲透物質。
將滲透物質密封在滲透管內，確保密封良好。
安裝溫度控制系統，確保滲透管溫度恒定。
安裝氣體稀釋系統，精確控制稀釋氣體流量。
進行滲透速率測試，確定滲透管的滲透速率和臭氧生成量。
進行系統調試和性能測試，確保校準源正常工作。
4 校準流程
4.1 校準前準備
校準環境準備：
選擇溫度恒定、濕度適宜、無強氣流干擾的校準環境。
確保校準環境中的本底臭氧濃度低于被校儀器測量范圍的 5%，否則需采取凈化措施。
校準環境應遠離強電磁場和其他干擾源，確保測量準確性。
校準設備準備：
檢查并清潔校準源，確保其內部無污染物。
校準臭氧標準儀器，確保其測量準確性和可溯源性。
準備必要的連接管路和適配器，確保校準系統的氣密性。
檢查并校準數據記錄設備，確保其能準確記錄校準數據。
被校儀器準備：
檢查被校儀器的外觀和連接部件，確保其無損壞和污染。
按照儀器說明書的要求，對被校儀器進行預熱和初始化操作。
記錄被校儀器的型號、編號、測量范圍等基本信息。
對被校儀器進行零點校準，確保其零點漂移在允許范圍內。
4.2 校準步驟
單點校準：
設置校準源產生一個已知濃度的臭氧氣體，通常選擇測量范圍的中間點或常用點。
將校準源輸出的臭氧氣體通入被校儀器，穩定 3-5 分鐘，待讀數穩定后記錄測量值。
重復測量 3-5 次，計算平均值和標準偏差。
根據校準源的標準值和被校儀器的測量值，計算校準因子和修正系數。
多點校準：
設置校準源產生至少三個不同濃度的臭氧氣體，覆蓋被校儀器的測量范圍。
按照從低濃度到高濃度的順序，依次將各濃度的臭氧氣體通入被校儀器。
每個濃度點穩定 3-5 分鐘，待讀數穩定后記錄測量值。
每個濃度點重復測量 3-5 次，計算平均值和標準偏差。
根據校準源的標準值和被校儀器的測量值，建立校準曲線和數學模型。
線性度驗證：
設置校準源產生一系列不同濃度的臭氧氣體，覆蓋被校儀器的測量范圍。
按照從低濃度到高濃度的順序，依次將各濃度的臭氧氣體通入被校儀器。
每個濃度點穩定 3-5 分鐘，待讀數穩定后記錄測量值。
每個濃度點重復測量 3-5 次，計算平均值和標準偏差。
使用很小二乘法擬合校準曲線，評估被校儀器的線性度和非線性誤差。
4.3 校準后處理
校準數據處理：
計算每個校準點的測量誤差和相對誤差。
評估被校儀器的測量準確性、重復性和線性度。
建立校準報告，記錄校準結果和校準曲線。
儀器調整與驗證：
根據校準結果，調整被校儀器的零點和斜率，或更新校準系數。
對調整后的儀器進行驗證測量，確保其測量誤差在允許范圍內。
記錄調整過程和驗證結果，作為儀器校準的很終記錄。
校準周期確定：
根據被校儀器的使用頻率、環境條件和穩定性評估結果，確定合理的校準周期。
對于穩定性較差的儀器，應縮短校準周期；對于穩定性較好的儀器，可適當延長校準周期。
在校準報告中明確標注下一次校準的建議時間。
5 精度驗證措施
5.1 重復性驗證
驗證方法：
使用校準源產生一個穩定的臭氧濃度，通常選擇測量范圍的中間點。
連續測量 10 次以上，記錄每次的測量值。
計算測量值的標準偏差和相對標準偏差（RSD）。
評價指標：
重復性誤差：應不超過儀器很大允許誤差的絕對值。
相對標準偏差（RSD）：通常要求不超過 2%。
5.2 準確性驗證
驗證方法：
使用校準源產生至少三個不同濃度的臭氧氣體，覆蓋被校儀器的測量范圍。
每個濃度點測量 3-5 次，記錄測量值。
計算每個濃度點的測量誤差和相對誤差。
評估測量誤差是否在儀器允許誤差范圍內。
評價指標：
絕對誤差：測量值與標準值之間的差值，應不超過儀器很大允許誤差的絕對值。
相對誤差：絕對誤差與標準值的比值，通常要求不超過 ±2%。
很大誤差：所有測量點中很大的絕對誤差或相對誤差，應不超過儀器很大允許誤差。
5.3 線性度驗證
驗證方法：
使用校準源產生一系列不同濃度的臭氧氣體，覆蓋被校儀器的測量范圍。
每個濃度點測量 3-5 次，記錄測量值。
使用很小二乘法擬合校準曲線，計算線性回歸方程和相關系數。
計算每個濃度點的殘差和很大殘差。
評價指標：
相關系數（R2）：應大于 0.999，表明線性關系良好。
線性度誤差：很大殘差與滿量程的比值，通常要求不超過 ±1%。
非線性誤差：通常要求不超過儀器很大允許誤差的絕對值。
5.4 漂移驗證
驗證方法：
使用校準源產生一個穩定的臭氧濃度，通常選擇測量范圍的中間點。
在 24 小時內，每隔一定時間（如 1 小時）測量一次，記錄測量值。
計算測量值的很大漂移量和平均漂移率。
評價指標：
零點漂移：在 24 小時內，零點測量值的很大變化量，通常要求不超過儀器很大允許誤差的絕對值。
量程漂移：在 24 小時內，量程測量值的很大變化量，通常要求不超過儀器很大允許誤差的絕對值。
平均漂移率：每小時的平均漂移量，通常要求不超過儀器很大允許誤差的絕對值除以 24。
5.5 比對驗證
驗證方法：
使用兩個或多個經過校準的臭氧檢測儀同時測量同一校準源產生的臭氧濃度。
每個儀器測量 3-5 次，記錄測量值。
計算各儀器測量值之間的差異和相對偏差。
評價指標：
比對誤差：兩臺儀器測量值的差值，應不超過儀器很大允許誤差的絕對值。
相對偏差：比對誤差與標準值的比值，通常要求不超過 2%。
6 校準源性能評估
6.1 穩定性評估
短期穩定性：
方法：在 8 小時內，每隔 1 小時測量一次校準源的臭氧濃度，評估其短期穩定性。
指標：標準偏差、相對標準偏差（RSD）和很大波動范圍。
長期穩定性：
方法：在 30 天內，每周測量一次校準源的臭氧濃度，評估其長期穩定性。
指標：標準偏差、相對標準偏差（RSD）和很大漂移量。
6.2 均勻性評估
空間均勻性：
方法：在校準源內部不同位置放置多個臭氧檢測儀，同時測量臭氧濃度。
指標：各測量點濃度的標準偏差、相對標準偏差（RSD）和很大差異。
時間均勻性：
方法：在不同時間點測量校準源同一位置的臭氧濃度，評估其時間均勻性。
指標：各時間點測量值的標準偏差、相對標準偏差（RSD）和很大差異。
6.3 溯源性評估
直接溯源：
方法：將校準源與更高一級的標準臭氧發生器或標準氣體進行比對校準。
指標：測量誤差、相對誤差和不確定度。
間接溯源：
方法：通過與已溯源的標準儀器進行比對，間接實現校準源的溯源性。
指標：比對誤差、相對誤差和不確定度。
不確定度評估：
識別和分析影響校準源準確性的各種因素，包括標準氣體、測量儀器、環境條件等。
量化各不確定度分量，包括 A 類不確定度（統計方法評估）和 B 類不確定度（非統計方法評估）。
計算合成不確定度和擴展不確定度，給出校準源的測量不確定度報告。
7 校準源維護與管理
7.1 日常維護
清潔與消毒：
定期清潔校準源的外部表面，去除灰塵和污漬。
定期消毒校準源的內部腔體，防止微生物滋生和污染。
使用化學惰性強的清潔劑，避免對校準源造成損害。
氣密性檢查：
定期檢查校準源的氣密性，確保無氣體泄漏。
使用肥皂泡或檢漏儀檢查各連接部位和密封點。
發現泄漏時，及時更換密封件或進行修復。
部件更換：
定期檢查校準源的關鍵部件，如臭氧發生器、流量控制器等，發現老化或損壞時及時更換。
按照制造商的建議，定期更換消耗性部件，如過濾材料、滲透管等。
更換部件后，進行性能測試和校準，確保校準源的性能符合要求。
7.2 儲存與運輸
儲存條件：
校準源應儲存在干燥、清潔、溫度穩定的環境中。
避免陽光直射和高溫環境，防止校準源內部材料老化和性能下降。
長期儲存時，應將校準源內部的臭氧排空，并保持干燥狀態。
運輸保護：
運輸前，應排空校準源內部的臭氧，并進行清潔和干燥處理。
使用防震、防潮的包裝材料，保護校準源免受運輸過程中的震動和損壞。
運輸過程中，應避免溫度劇烈變化和機械沖擊。
到達目的地后，應檢查校準源的外觀和性能，確認無損壞后再投入使用。
7.3 校準源檔案管理
基本信息記錄：
記錄校準源的型號、編號、生產廠家、購置日期等基本信息。
記錄校準源的技術參數、測量范圍、精度等級等技術信息。
保存校準源的使用說明書、合格證、保修卡等原始資料。
校準與維護記錄：
記錄校準源的校準日期、校準方法、校準結果和校準人員等信息。
記錄校準源的維護日期、維護內容、更換部件和維護人員等信息。
記錄校準源的使用情況、異常情況和處理措施等信息。
性能評估記錄：
記錄校準源的穩定性評估、均勻性評估和溯源性評估結果。
記錄校準源的不確定度評估結果和測量誤差分析報告。
根據評估結果，定期更新校準源的性能檔案和使用建議。
